Visión del proyecto

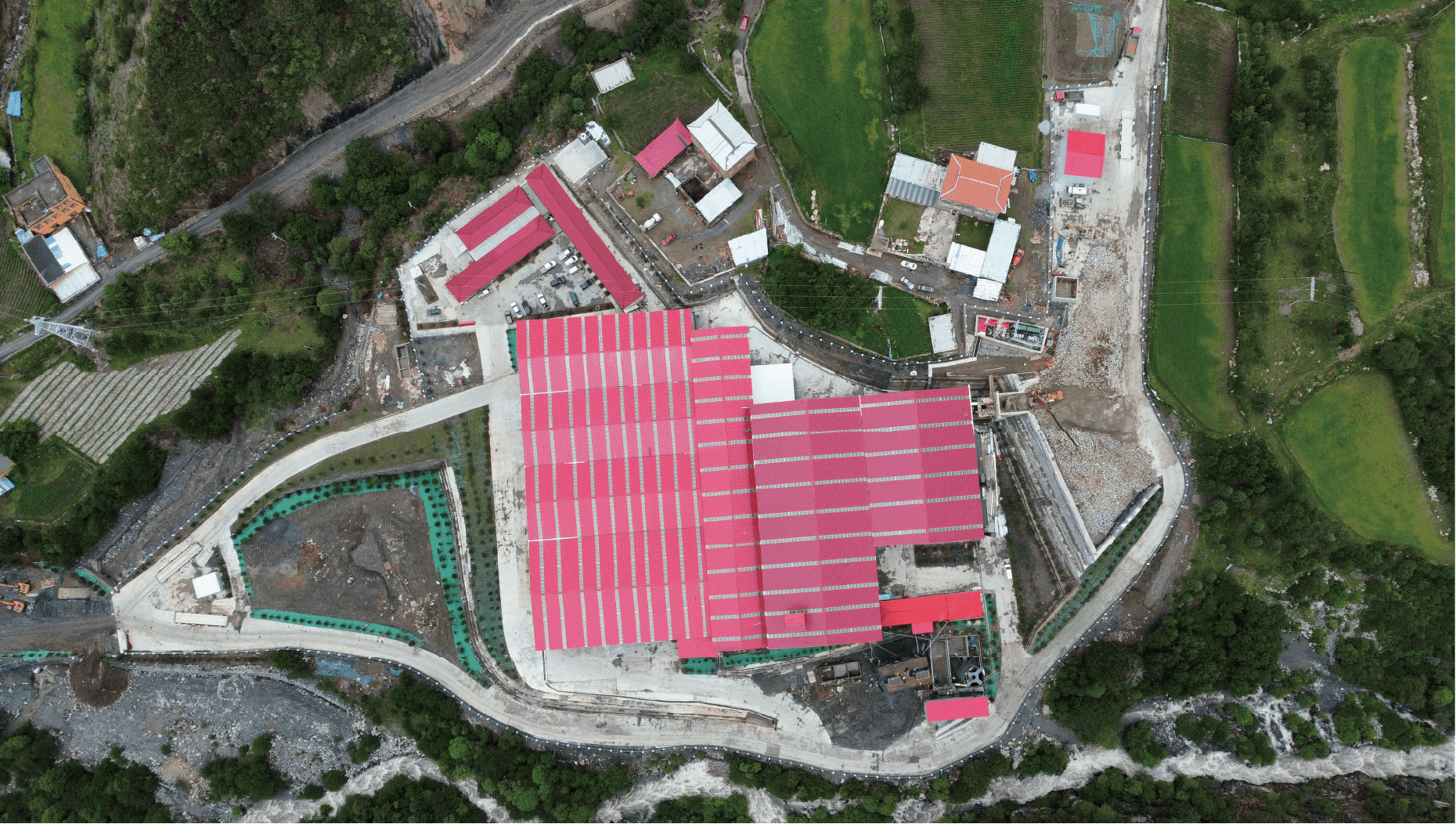

El proyecto de la sección Linzhi a Ya'an del Grupo China Railway 11th Bureau proporciona agregados de alta calidad para uno de los segmentos más desafiantes de construcción ferroviaria del mundo. Esta planta móvil de 1.000 TPH procesa roca dura en terreno montañoso extremo a una altitud de 3.500-4.500 m.
Ámbito del proyecto
WSHT diseñó un sistema de trituración resistente y confiable capaz de operar en condiciones extremas: alta altitud, actividad sísmica, acceso limitado por carreteras y clima severo en invierno. El diseño modular permite la desmontaje parcial para el transporte por carreteras montañosas estrechas.
Flujo de proceso
Trituración primaria:Trituradora de mandíbula C100 montada sobre ruedas (1000×650 mm, 150-300 t/h) procesa granito y gneis explotados. La movilidad sobre ruedas permite la reubicación sin necesidad de grúas.
Trituración secundaria:Trituradora de cono HP300 modular (100-200 t/h) sobre marco portátil. El turbo compensador de altitud mantiene la potencia a 4.000 m+.
Tamizado:Tamizador vibratorio de tres niveles (3YK-1860) clasifica en balasto ferroviario (25-60 mm), agregado para concreto (5-25 mm) y arena artificial (0-5 mm). Todos los productos cumplen con los estándares TB/T 2140 ferroviarios.
Equipo clave
| Equipo | Especificaciones | Capacidad |
|---|---|---|
| Trituradora de mandíbula C100 montada sobre ruedas | 1000×650 mm, 150-300 t/h | Primaria (móvil) |
| Trituradora de cono HP300 modular | 100-200 t/h, certificada para altitud | Secundaria |
| Tamizador 3YK-1860 | De tres niveles, 100-200 t/h | Clasificación |
| Compensación de altitud | Turbo + recalibración ECU | Potencia a 4.000 m+ |
| Cámaras cerradas | Control de polvo a altitud | Ambiental |
| Generadores de diesel | 2× 1,2 MW, certificados para arranque en frío | Suministro de energía |
| Diseño modular | Seccional para transporte montañoso | Logística |
| Control PLC | Automatizado, telemetría satelital | Monitoreo remoto |
Destacados del proyecto
- Capacidad:1.000 TPH (300.000 TPA)
- Altitud:Operación a 3.500-4.500 m
- Calidad:Balasto ferroviario TB/T 2140 + concreto C50
- Movilidad:Primaria montada sobre ruedas, secundaria modular
- Transporte:Diseño seccional para carreteras montañosas estrechas
- Potencia:Dos generadores de diesel de 1,2 MW
- Línea de tiempo:Despliegue de 6 meses
- Ubicación:Linzhi a Ya'an, Ferrocarril Sichuan-Tibet
