Visión del proyecto

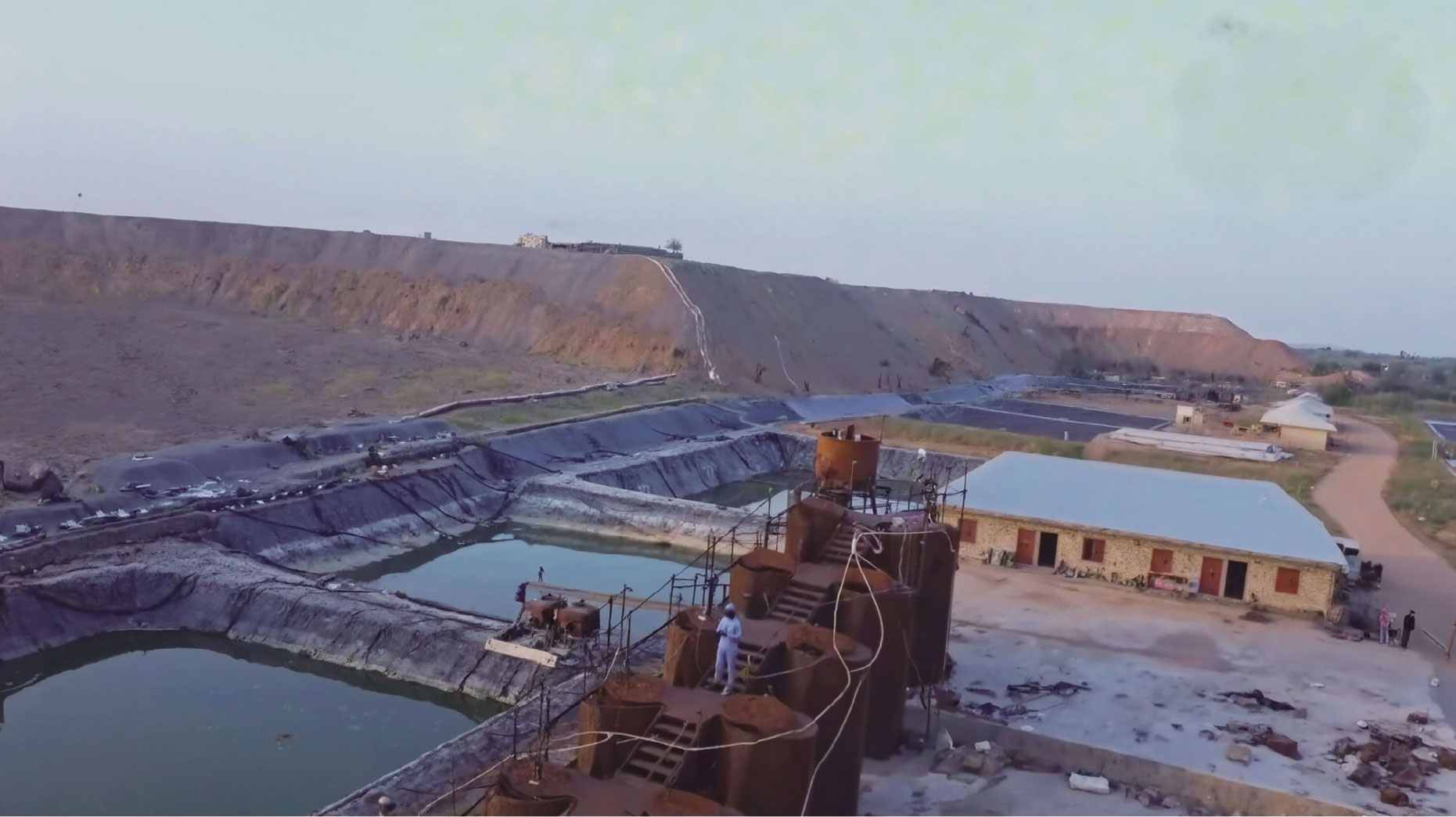

La planta de lixiviación en circuito cerrado (CIL) para oro refractario de la mina de oro de Kaduna State, Nigeria, procesa minerales de oro refractario del cinturón de greenstone de la Plataforma de Nigeria. WSHT Mining Group entregó una instalación completa de CIL incluyendo un circuito de trituración de tres etapas, molienda SAG/bola y un circuito de lixiviación en circuito cerrado de 8 etapas diseñado para una alta recuperación de oro de minerales sulfurosos.
Características del mineral
El mineral es una formación de hierro estratificada (BIF) que contiene depósitos de oro con oro finamente disperso en pirita y arsenopirita. Grado promedio: 3,8 g/t Au. El mineral es refractario (72% de recuperación mediante lixiviación directa con cianuro) requiriendo un molido fino y un tiempo de lixiviación prolongado para una recuperación aceptable. Índice de trabajo de Bond: 15,8 kWh/t.
Flujo de proceso
Trituración:Circuito de trituración de tres etapas: trituradora de mandíbula C120 (primaria) → trituradora de cono HP500 (secundaria) → trituradora de cono HP300 (terciaria). Producto: P80 = 8 mm a 60 t/h. Capacidad instalada total de trituración: 180 t/h.
Molienda:Una molienda SAG de Φ4,0×6,0 m (2.200 kW) opera en circuito cerrado con una pantalla vibratoria, reduciendo el mineral a P80 = 2 mm. Una molienda de bola de Φ3,2×4,5 m (1.500 kW) moldea hasta 80% pasando 53 micrones (molido más fino para minerales refractarios). Potencia combinada de molienda: 3.700 kW.
Circuito CIL:La pulpa molida se espesó hasta 50% de sólidos y se bombeó a través de 8 tanques CIL (diámetro 5,0 m × altura 5,5 m, 108 m³ cada uno). Tiempo de lixiviación prolongado: 48 horas (en comparación con 24 horas para minerales no refractarios). Concentración de cianuro: 350 ppm NaCN. Consumo de cal: 4,0 kg/t (más alto debido a los sulfuros generadores de ácido).
Recuperación de oro:El carbono cargado se eluye en un circuito de elución ADR dividido. Recuperación de oro: 92-94% (mejorada desde el 72% de lixiviación directa con cianuro). Barras de Doré producidas: pureza del 98,2% de Au.
Equipo clave
| Equipo | Especificaciones | Capacidad |
|---|---|---|
| Trituradora de mandíbula C120 | Abertura de alimentación 1200×900 mm | 180-350 t/h |
| Trituradora de cono HP500 | Secundaria, cavidad media | 100-200 t/h |
| Trituradora de cono HP300 | Terciaria, cavidad fina | 60-120 t/h |
| Molienda SAG Φ4,0×6,0 m | 2.200 kW, sin engranajes | 60 t/h |
| Molienda de bola Φ3,2×4,5 m | 1.500 kW, con recubrimientos de goma | 45 t/h |
| 8 tanques CIL | Diámetro 5,0 m × altura 5,5 m, 108 m³ | Tiempo de residencia de 48 h |
| Elución ADR dividida | De 3 etapas, 120°C | 15 t de carbono |
| Banco de celdas EW | 36 cátodos, inoxidable | 80 kg Au/día |
Destacados del proyecto
- Capacidad:1.000 TPD (300.000 TPA) de mineral refractario
- Recuperación de oro:92-94% CIL (en comparación con 72% de lixiviación directa con CN)
- Producto:Barras de Doré con pureza del 98,2% de Au
- Potencia:5,5 MW (generadores de combustible dual)
- Agua:75% de reciclaje, 2,8 m³/t de mineral
- Campamento:Instalación de alojamiento para 200 personas
- Línea de tiempo:Entrega de EPC en 18 meses
- Ubicación:Estado de Kaduna, Nigeria
