Visión del proyecto

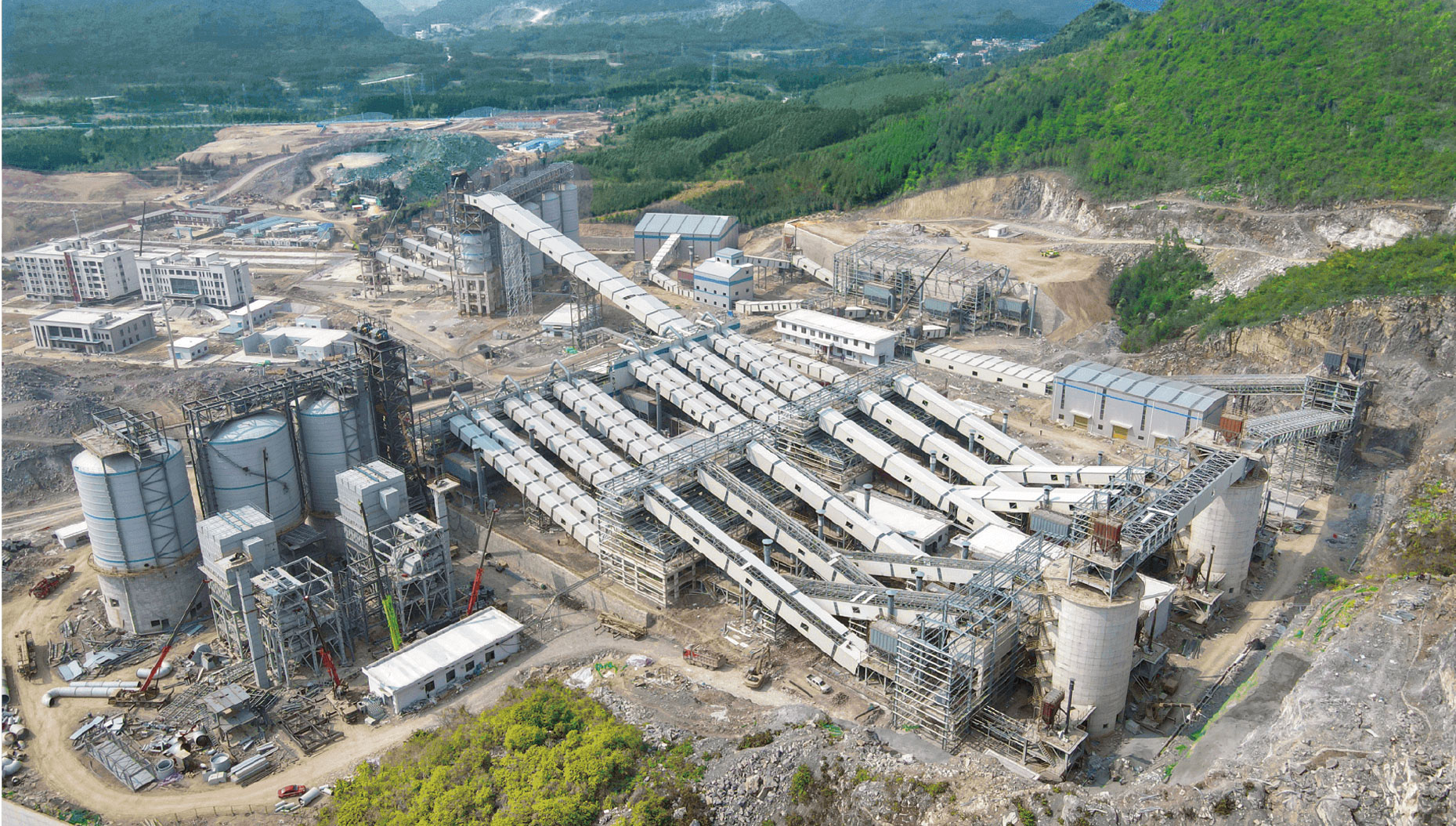

El Proyecto Daming Mining de Materiales de Construcción Verde es una instalación de producción de agregados de gran escala en la provincia de Guangxi. Esta planta de 5.000 TPH procesa caliza utilizando circuitos de trituración y cribado totalmente automatizados con control centralizado SCADA.
Ámbito del proyecto
WSHT entregó una solución de trituración y cribado de alta capacidad diseñada para operación continua de 24/7. La planta procesa caliza media-dura (UCS 80-100 MPa) en cinco tamaños de agregados más arena artificial.
Flujo de proceso
Trituración primaria:Una trituradora de mandíbula C180 (1800×1400 mm) procesa caliza en bruto (P80 = 1,200 mm) a 600-1,200 t/h. El ajuste hidráulico CSS optimiza la eficiencia de trituración.
Trituración secundaria:4× trituradoras de cono HP800 en paralelo (300-500 t/h cada una) reducen el producto a −50 mm. El sistema de carga automática asegura una operación equilibrada.
Trituración terciaria:2× trituradoras de cono HP500 producen un producto final de −20 mm a 250-400 t/h cada una. Circuito cerrado con 2× tambores vibratorios 4YK-3072 de 4 niveles.
Manejo del producto:6× apiladores radiales crean montones vivos de 50.000 toneladas. Carga de camiones mediante sistema automatizado de pesaje.
Equipo clave
| Equipo | Especificación | Capacidad |
|---|---|---|
| Trituradora de mandíbula C180 | 1800×1400 mm, 600-1200 t/h | Primaria |
| 4× Trituradoras de cono HP800 | Paralelas, 300-500 t/h cada una | Secundaria |
| 2× Trituradoras de cono HP500 | De cabeza corta, 250-400 t/h | Terciaria |
| 2× Tambores 4YK-3072 | De 4 niveles, de alta capacidad | Clasificación |
| 6× Apiladores radiales | Banda de 1,4 m, 1000 t/h | Apilado |
| Sistema SCADA | Control centralizado, 24/7 | Automatización |
| Recolección de polvo | Filtro de bolsa, eficiencia del 99,5% | Ambiental |
| Peso de la plataforma de pesaje | Carga automática de camiones | Logística |
Destacados del proyecto
- Capacidad:5.000 TPH (1.500.000 TPA)
- Productos:5 tamaños de agregados + arena artificial
- Automatización:Sistema SCADA totalmente automatizado, 40 operarios por turno
- Operación:24/7, disponibilidad del 93%
- Potencia:22 MW conectada, 16 MW promedio
- Pileo:Capacidad total de montones vivos de 300.000 toneladas
- Línea de tiempo:Entrega de EPC en 14 meses
- Ubicación:Provincia de Guangxi, China
