Visión del proyecto

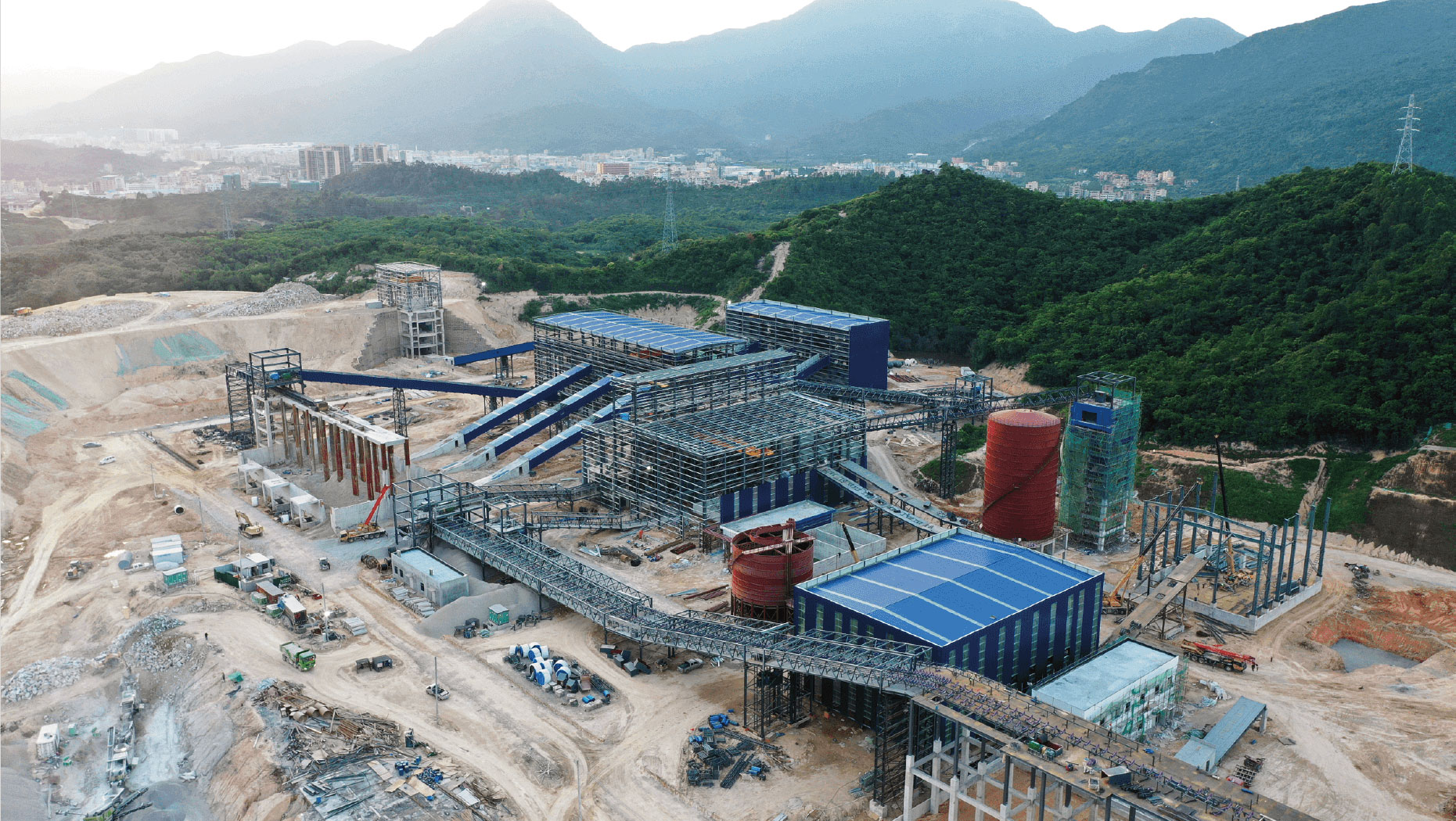

El Proyecto de la Cantera Verde Jiaotou Xinxu de Huizhou es una instalación de producción de agregados ambientalmente responsable destacada en la Gran Área del Golfo. Desarrollado por el Grupo Jiaotou de Huizhou con WSHT Mining Group como contratista EPC, esta planta de 2.500 TPH establece nuevos estándares para la cantera verde en el sur de China.
Ámbito del proyecto
WSHT entregó un sistema completo de trituración, cribado y producción de arena que procesa granito y roca metamórfica en cinco tamaños estandarizados de agregados más arena artificial. La instalación cuenta con talleres de trituración completamente cerrados, avanzada recolección de polvo y control inteligente del proceso.
Flujo de proceso
Trituración primaria:Rocas de tamaño máximo de 1.200 mm son alimentadas a una trituradora de mandíbula C180 (1800×1400 mm, 600-1200 t/h) mediante un alimentador vibratorio con capacidad de 50 t.
Trituración secundaria:El producto primario (−300 mm) se divide en 3× trituradoras de cono HP800 (cavidad media, 250-500 t/h cada una) para una reducción secundaria paralela hasta −60 mm.
Trituración terciaria y producción de arena:El producto secundario alimenta a 2× trituradoras verticales de eje VSI-1263 (300-600 t/h cada una) para mejorar la forma cúbica y producir arena artificial.
Cribado:4× tamices vibratorios 4YK-3072 (4 capas, 3000×7200 mm) clasifican el producto triturado en 5 tamaños: 0-5 mm, 5-10 mm, 10-20 mm, 20-31.5 mm, 31.5-40 mm.
Equipo clave
| Equipo | Especificaciones | Capacidad |
|---|---|---|
| Trituradora de mandíbula C180 | 1800×1400 mm, 600-1200 t/h | Primaria |
| 3× Trituradoras de cono HP800 | Cavidad media, 250-500 t/h | Secundaria |
| 2× Fabricantes de arena VSI-1263 | 300-600 t/h cada uno | Terciaria + arena |
| 4× Tamices 4YK-3072 | 4 capas, 3000×7200 mm | Clasificación |
| Lavadora de arena XSD-3620 | Tipo de rueda, 200 t/h | Lavado de arena |
| Sistema de recolección de polvo | Filtro de bolsa de tipo pulsación, 99.5% | Ambiental |
| Control de proceso basado en inteligencia artificial | PLC + SCADA + remoto | Inteligencia |
| Tratamiento de agua | Clarificación en varias etapas, 95% de reciclaje | Gestión del agua |
Destacados del proyecto
- Capacidad:2.500 TPH (750.000 TPA)
- Productos:5 tamaños de agregados + arena artificial
- Diseño verde:Talleres completamente cerrados, ruido< 75 dB
- Reciclaje de agua:Tasa del 95% mediante clarificación en varias etapas
- Control de polvo:Tasa de captura del 99.5%, emisión sin visibilidad
- Automatización:Optimización basada en inteligencia artificial, monitoreo remoto
- Línea de tiempo:Entrega de EPC en 10 meses
- Ubicación:Aldea Xinxu, Huizhou, Guangdong, China
