Visión del proyecto

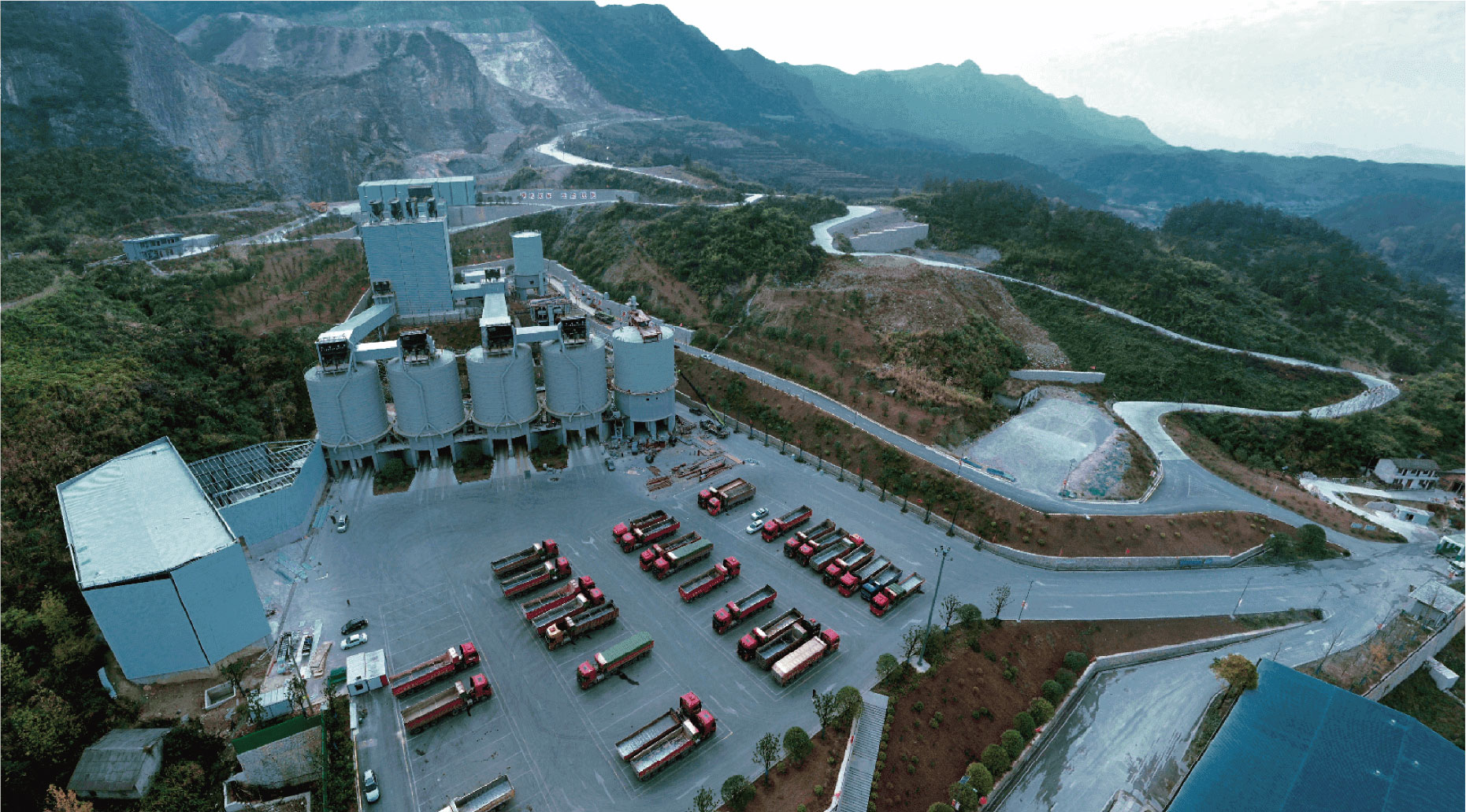

El Proyecto Hunan China Southern New Materials (Planta 1) es una base moderna de producción de agregados de 3,000 TPH en la provincia de Hunan. WSHT diseñó la instalación para producir arena artificial de alta calidad y agregados graduados para el mercado de construcción regional.
Ámbito del proyecto
WSHT entregó una solución completa de trituración, cribado y producción de arena optimizada para la roca granítica local (resistencia a la compresión 150-180 MPa, Índice de trabajo de Bond 14.5 kWh/t). La planta incluye control inteligente PLC con monitoreo en tiempo real de calidad.
Flujo de proceso
Trituración primaria:Rocas graníticas ROM (−1,000 mm) son trituradas por un triturador de mandíbula C160 (1600×1200 mm, 400-1000 t/h) en una cámara cerrada.
Trituración secundaria:2× trituradores de cono HPT-500 de cilindro múltiple (200-400 t/h cada uno) producen un producto de −40 mm con excelente forma de partícula.
Producción de arena terciaria:2× trituradores de impacto vertical VSI-9526 (150-300 t/h cada uno) producen arena artificial con cubicidad > 95%.
Cribado y lavado:3× cribas vibratorias 3YK-2460 clasifican el producto. El lavador de arena XSD-3015 elimina los excesos de finos. La criba de desecación produce arena con 8% de humedad.
Equipos clave
| Equipos | Especificaciones | Capacidad |
|---|---|---|
| Triturador de mandíbula C160 | 1600×1200 mm, 400-1000 t/h | Primario |
| 2× Trituradores de cono HPT-500 | Cilindro múltiple, 200-400 t/h | Secundario |
| 2× Productores de arena VSI-9526 | 150-300 t/h cada uno | Producción de arena |
| 3× Cribas 3YK-2460 | 3 niveles, 2400×6000 mm | Clasificación |
| Lavador de arena XSD-3015 | Tipo de rueda, 150 t/h | Lavado de arena |
| Cribado de desecación | Lineal, 150 t/h | Desecación de arena |
| Sistema de control PLC | Monitoreo en tiempo real | Inteligencia |
| Analizador en línea PSI | Distribución del tamaño de partícula | Control de calidad |
Destacados del proyecto
- Capacidad:3,000 TPH (900,000 TPA)
- Calidad de la arena:Módulo de finura 2.6-2.8, cubicidad > 95%
- Inteligencia:PLC + SCADA + monitoreo remoto
- Calidad:Análisis en tiempo real del tamaño de partícula
- Potencia:14 MW conectados, 10 MW promedio
- Agua:Tasa de reciclaje del 85%
- Línea de tiempo:Entrega de EPC en 10 meses
- Ubicación:Provincia de Hunan, China
