Visión del proyecto

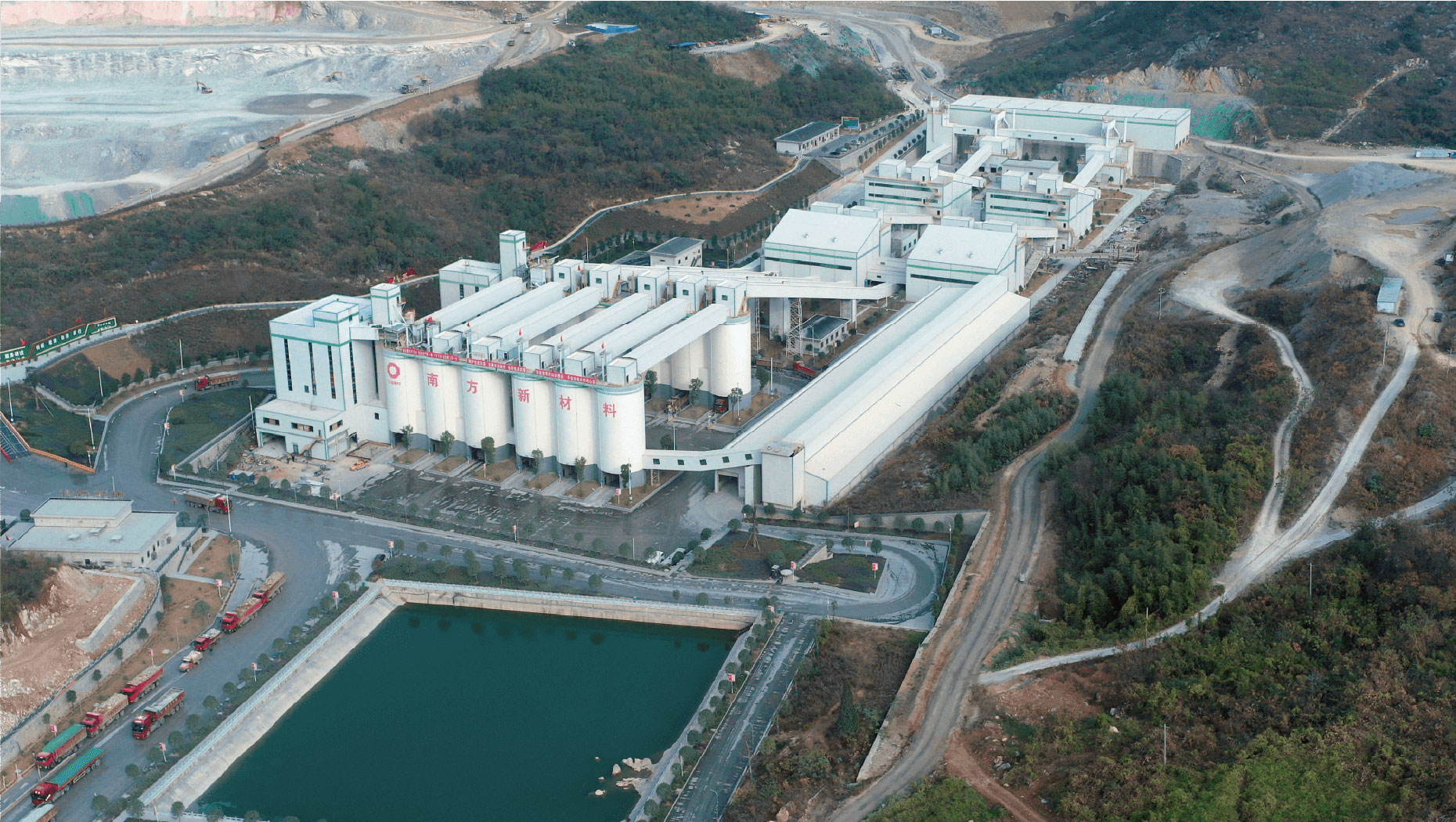

El Proyecto Hunan China Southern New Materials (Planta 2) complementa a la Planta 1 con una instalación dedicada de 1,500 TPH enfocada en la producción de arena manufacturada de alta calidad. WSHT diseñó la planta para obtener una forma óptima de partículas de arena y control de gradación.
Ámbito del proyecto
WSHT entregó un sistema de trituración y clasificación optimizado para arena, produciendo arena manufacturada que cumple con los estándares GB/T 14684-2011 I类. La planta cuenta con circuitos avanzados de clasificación por aire y lavado.
Flujo de proceso
Trituración primaria:Una trituradora de mandíbula C120 (1200×900 mm, 180-350 t/h) procesa roca granítica en bruto en una cámara cerrada.
Trituración secundaria:Una trituradora de cono HPT-300 (100-200 t/h) produce un suministro de −30 mm para el circuito de fabricación de arena.
Fabricación de arena:Un fabricante de arena VSI-8518 (80-180 t/h) con una proporción óptima de alimentación en cascada produce partículas de arena cúbicas. El clasificador por aire separa las fracciones finas y gruesas.
Clasificación:La clasificación en varias etapas mediante hidrociclones produce arena I类 (módulo de finura 2.4-2.8). La pantalla de deshidratación produce arena con un 7% de humedad.
Equipo clave
| Equipo | Especificación | Capacidad |
|---|---|---|
| Trituradora de mandíbula C120 | 1200×900 mm, 180-350 t/h | Primaria |
| Trituradora de cono HPT-300 | Multicilíndrica, 100-200 t/h | Secundaria |
| Fabricante de arena VSI-8518 | 80-180 t/h | Fabricación de arena |
| Clasificador por aire | Eficiente, separación de finos | Clasificación |
| Cluster de hidrociclones | NX250, 6 unidades | Clasificación fina |
| Pantalla de deshidratación | Lineal, 150 t/h | Deshidratación de arena |
| Lavadora de arena XSD-2610 | Tipo de rueda, 100 t/h | Lavado de arena |
| PLC + SCADA | Automatizada, monitoreo remoto | Inteligencia |
Destacados del proyecto
- Capacidad:1,500 TPH (450,000 TPA)
- Calidad de arena:GB/T 14684-2011 I类, FM 2.4-2.8
- Forma de partículas:Cubicidad > 95%, fragmentación< 10%
- Humedad:7% de contenido de humedad final
- Potencia:6 MW conectada, 4.2 MW promedio
- Agua:Tasa de reciclaje del 85%
- Línea de tiempo:Entrega de EPC en 8 meses
- Ubicación:Provincia de Hunan, China
