Visión del proyecto

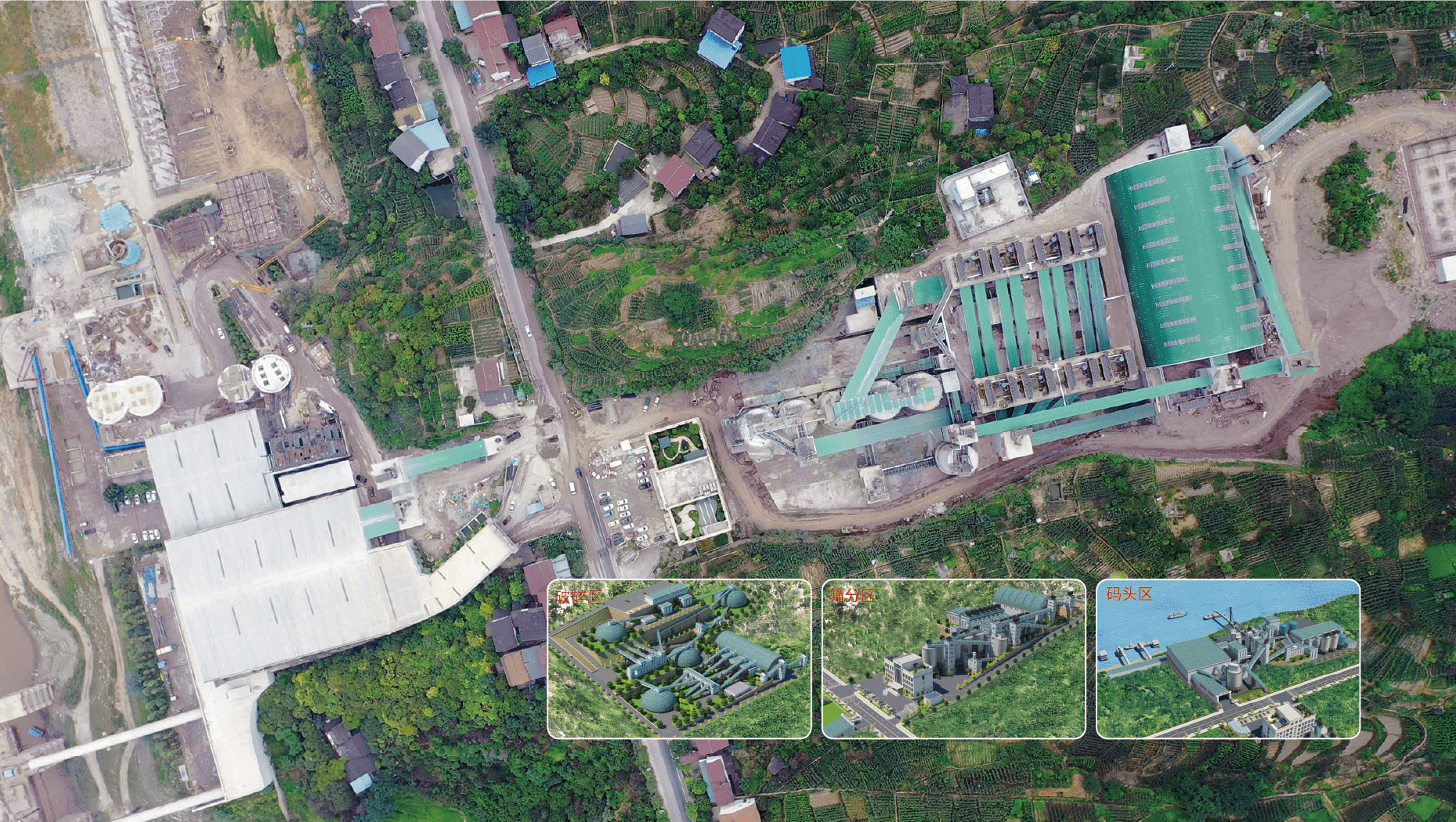

El proyecto de Lvdaeyuan Building Materials Co., Ltd. es uno de los mayores complejos de producción de agregados de una sola línea en el sudoeste de China. Ubicado en la ciudad de Chongqing, esta planta de 6.000 TPH procesa caliza para las grandes infraestructuras y programas de urbanización de la región.
Ámbito del proyecto
WSHT diseñó y suministró una planta de trituración y cribado en tres etapas optimizada para la caliza de Chongqing (resistencia a la compresión 80-120 MPa, Índice de trabajo de Bond 11,5 kWh/t). La planta opera 24/7 con una disponibilidad del 92%.
Flujo de proceso
Trituración primaria:Una trituradora de mandíbula C200 (2000×1500 mm) procesa caliza en bruto (P80 = 1.500 mm) a una tasa de 1.000-1.500 t/h. La trituradora cuenta con ajuste hidráulico de palanca para optimizar la distancia de apertura.
Trituración secundaria:4× trituradoras de cono HP800 (cavidad estándar) operan en paralelo a una tasa de 300-500 t/h cada una, reduciendo el producto a −60 mm. El control de distribución de carga mantiene un flujo igual en todos los cuatro equipos.
Trituración terciaria:2× trituradoras de cono HP500 (cavidad corta) producen un producto final de −25 mm a una tasa de 250-400 t/h cada una. El proceso es de circuito cerrado con 2× cribas 4YK-3072.
Cribado y almacenamiento:4× cribas 4YK-3072 clasifican el producto en 5 tamaños. Los estacionarios radiales crean montones vivos de 50.000 toneladas por tamaño de producto.
Equipo clave
| Equipo | Especificaciones | Capacidad |
|---|---|---|
| Trituradora de mandíbula C200 | 2000×1500 mm, 1000-1500 t/h | Primaria |
| 4× Trituradoras de cono HP800 | Cavidad estándar, 300-500 t/h | Secundaria |
| 2× Trituradoras de cono HP500 | Cavidad corta, 250-400 t/h | Terciaria |
| 4× Cribas 4YK-3072 | 4 niveles, alta capacidad | Clasificación |
| 5× Estacionarios radiales | Belt de 1,4 m, 1000 t/h | Almacenamiento |
| Sistema de control SCADA | PLC + HMI + remoto | Inteligencia |
| Supresión de polvo | Puntos de transferencia cerrados | Ambiental |
| Reciclaje de agua | Piscinas de sedimentación, 80% de reutilización | Gestión del agua |
Destacados del proyecto
- Capacidad:6.000 TPH (1.800.000 TPA)
- Productos:5 tamaños de agregados para concreto y asfalto
- Operación:24/7, 92% de disponibilidad, 350 días de operación
- Automatización:Automatizada completamente, 45 operadores por turno
- Potencia:25 MW conectada, 18 MW promedio
- Mercado:Abastece proyectos de metro y carreteras de Chongqing
- Línea de tiempo:Entrega de EPC en 12 meses
- Ubicación:Chongqing, China
