Visión general del proyecto
La Planta de lixiviación hidrometalúrgica de la provincia de Bougainville, Papúa Nueva Guinea, procesa minerales secundarios de cobre-oro de los colas de la mina Panguna. WSHT Mining Group diseñó una instalación completa de hidrometalurgia que produce ánodos de cobre de grado A LME con recuperación de oro de los residuos de lixiviación.
Características del mineral
El material de alimentación es colas históricas de mina que contienen 0.9% Cu (óxido) y 0.4 g/t Au. El cobre ocurre como chrysocolla, malachita y chalcocita en menor proporción. El oro está en grano fino y asociado con ganga de óxido de hierro. El material es excavable sin necesidad de trituración mínima.
Flujo de proceso
Manejo del material:Las colas históricas son excavadas por excavadora y transportadas mediante camiones rígidos de 30 toneladas a la planta de aglomeración. No se requiere trituración primaria debido al tamaño fino del material de alimentación.
Aglomeración y lixiviación en pilas:Las colas son mezcladas con cemento (20 kg/t) y ácido sulfúrico (5 kg/t) en un aglomerador rotatorio y luego apiladas en una superficie de 100 m × 80 m. Ciclo de lixiviación: 60 días. Concentración de cobre en PLS: 4-6 g/L Cu.
SX-EW:El PLS es procesado a través de un circuito SX de 2 etapas (LIX 984N orgánico). La solución de arrastre alimenta una planta EW de 200 ánodos. Densidad de corriente: 280 A/m². Pura de ánodo: 99.99% Cu (grado A LME).

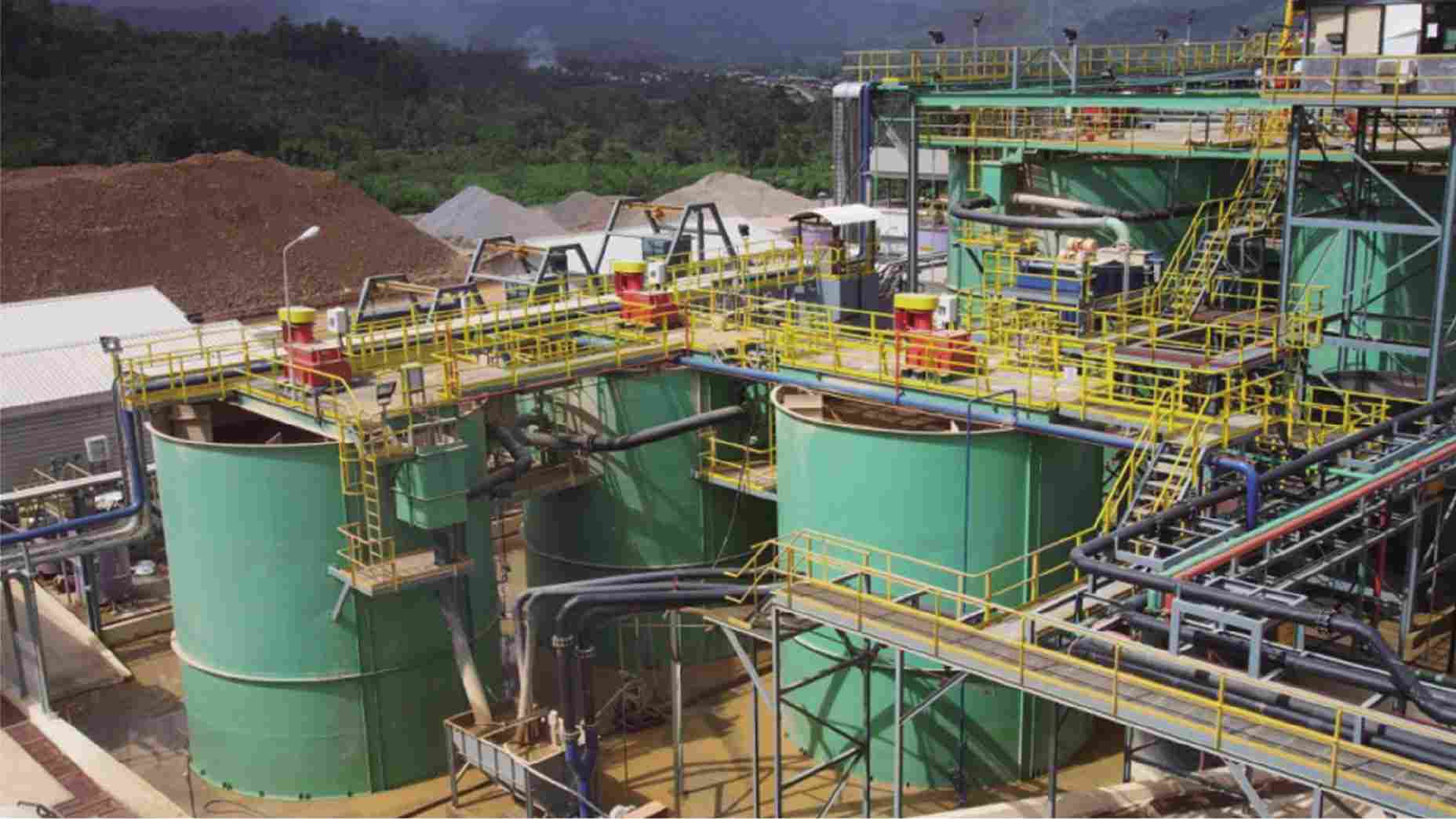

Recuperación de oro:Los residuos de lixiviación de pila son repulpados y procesados a través de un circuito CIL (4 tanques × 80 m³) para la recuperación del oro residual. Recuperación de oro desde residuos: 45-50%.
Equipo clave
| Equipo | Especificaciones | Capacidad |
|---|---|---|
| Excavadora CAT 390F | Manejo de material | 300 t/h |
| 3× Camiones de 30 t Rígidos | Marco rígido, off-road | Transporte |
| Agglomerador Rotatorio | Φ2.0×6 m, 50 t/h | Mezcla de cemento |
| Pila de lixiviación | 100 m × 80 m, revestido con HDPE | 500 TPD |
| Circuito SX de 2 etapas | Mixer-settlers, LIX 984N | Extracción de cobre |
| Planta EW de 200 celdas | Ánodos inoxidables | Ánodo de cobre |
| 4× Tanques CIL | Diámetro 5.0 m × altura 4.5 m, 80 m³ | Oro desde residuos |
| Presa de residuos de colas | 50,000 m³, revestido | Residuos gastados |
Destacados del proyecto
- Capacidad:500 TPD de procesamiento de colas
- Producción de cobre:6,000 TPA de ánodos de grado A LME
- Recuperación de oro:45-50% desde residuos de lixiviación
- Área de pila:8,000 m² (expandible)
- Consumo de ácido:25 kg/t (neutralización de cemento)
- Potencia:2.5 MW (generadores diésel)
- Línea de tiempo:Entrega EPC en 14 meses
- Ubicación:Provincia de Bougainville, PNG
