Visión del proyecto

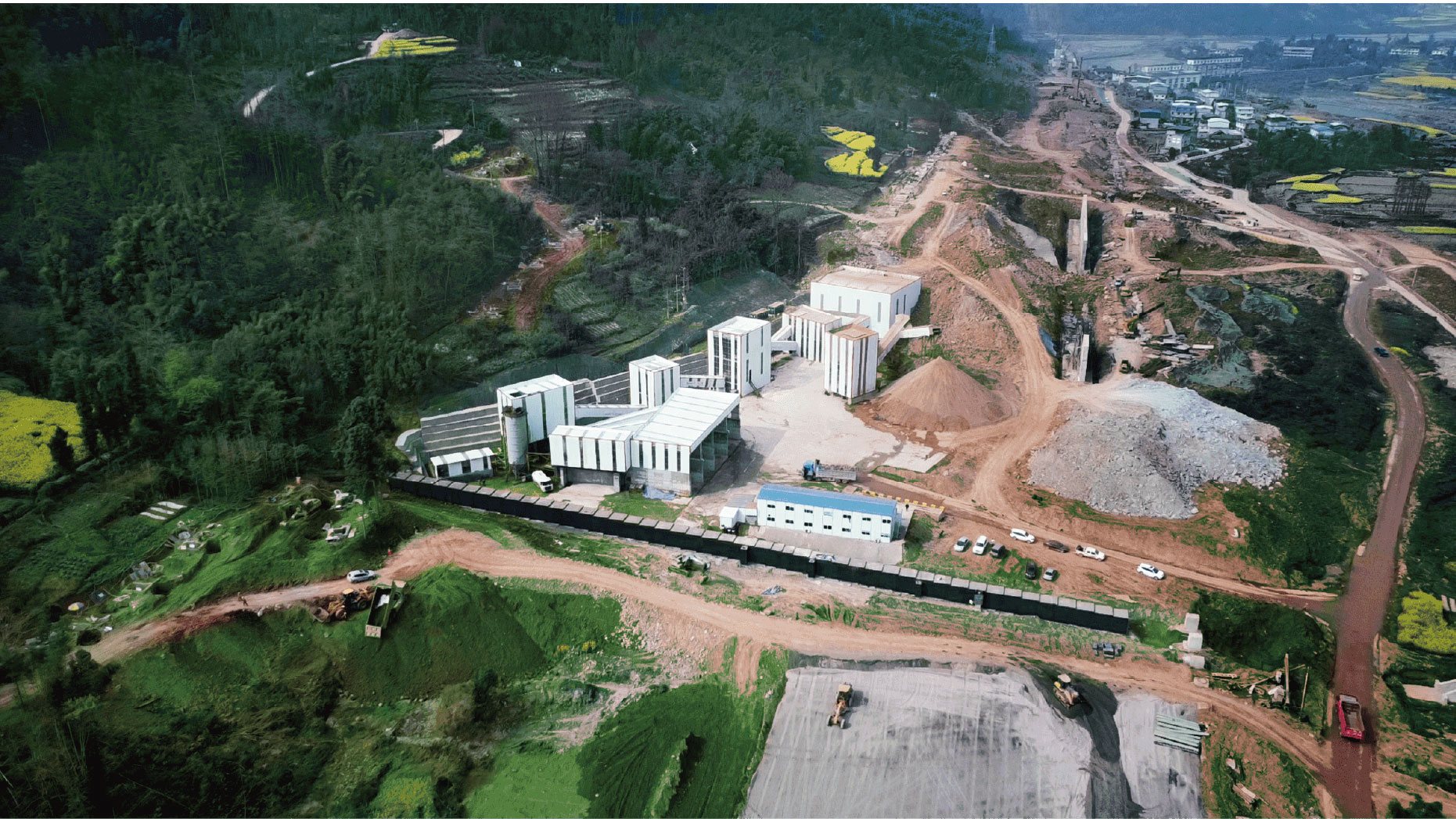

El Proyecto de Agregados de Alta Calidad de la Empresa China Railway 11th Bureau para la Línea Ferroviaria Sichuan-Tibet es una instalación crítica de apoyo para uno de los proyectos de construcción ferroviaria más desafiantes del mundo. Esta planta de 1.000 TPH opera a altitudes de 3.000 a 4.500 metros en una topografía montañosa extremadamente difícil.
Ámbito del proyecto
WSHT diseñó una solución de trituración móvil y modular capaz de despliegue rápido a lo largo de la alineación ferroviaria. El sistema procesa granito y gneis locales en agregados de calidad para ferrocarriles que cumplen con los estándares TB/T 2140.
Flujo de proceso
Trituración primaria:Una trituradora de mandíbula montada sobre vía (C100, 1000×650 mm) procesa roca explotada a 150-300 t/h. El diseño móvil permite la reubicación cada 3-6 meses conforme avanza la construcción.
Trituración secundaria:Una trituradora de cono modular (HP300, 100-200 t/h) montada sobre una plataforma portátil reduce el producto a -40 mm. El motor compensado para altitud mantiene el rendimiento de potencia a una elevación de 4.000 m.
Tamizado:Una pantalla vibratoria de tres niveles (3YK-1860, 100-200 t/h) clasifica el producto en balasto ferroviario (25-60 mm), agregados para concreto (5-25 mm) y arena artificial (0-5 mm).
Equipo clave
| Equipo | Especificaciones | Capacidad |
|---|---|---|
| C100 de mandíbula montada sobre vía | 1000×650 mm, 150-300 t/h | Primaria (móvil) |
| Cone HP300 portátil | 100-200 t/h, certificado para altitud | Secundaria (modular) |
| Pantalla 3YK-1860 | De tres niveles, 100-200 t/h | Clasificación |
| Compensación de altitud | Turboencendedor, reducción de potencia del motor | Operación a 4.000 m + |
| Supresión de polvo | Cámaras cerradas + agua | Ambiental |
| Generadores de diesel | 2× 1,5 MW, Tier 4 Final | Suministro de energía |
| Chasis móvil | Montado sobre vía + arrastrado | Reubicación |
| Control PLC | Automatizado, monitoreo remoto | Inteligencia |
Destacados del proyecto
- Capacidad:1.000 TPH (300.000 TPA)
- Especial:Operación a alta altitud (3.000-4.500 m)
- Calidad:Estándares TB/T 2140 para balasto ferroviario
- Móvil:Primaria montada sobre vía, reubicación rápida
- Potencia:Dos generadores de diesel de 1,5 MW
- Desafío:Terreno extremo, zona sísmica
- Línea de tiempo:8 meses de despliegue
- Ubicación:Línea Ferroviaria Sichuan-Tibet, China
